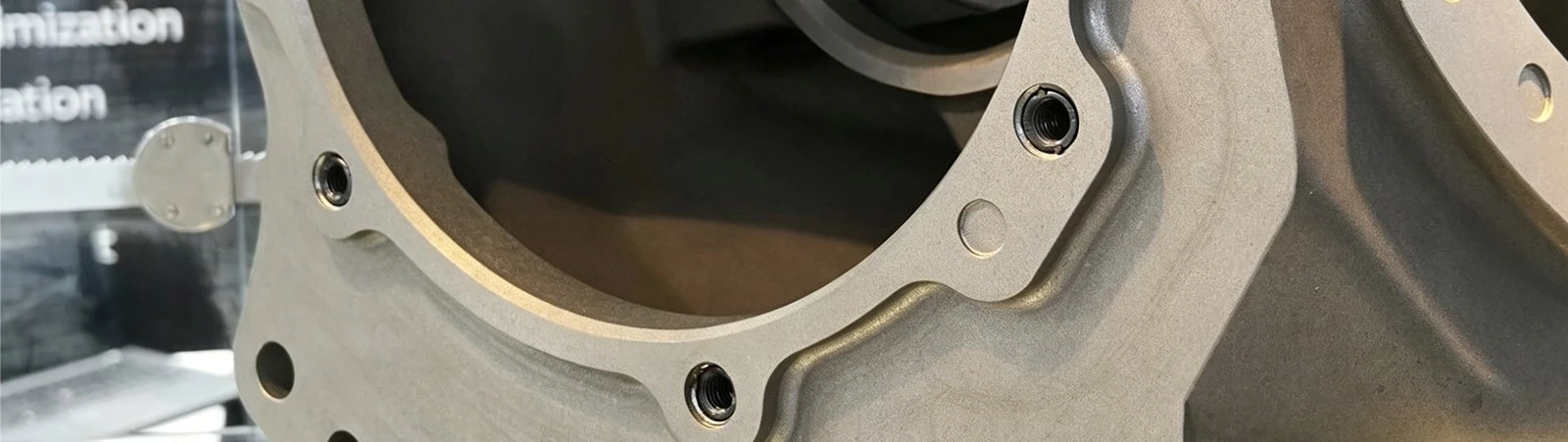

Standardi za-zaklepne vložke določajo geometrijo, material in zahteve glede zmogljivosti zaklepanja za vložke, ki se uporabljajo v mehkih zlitinah, kot sta aluminij in magnezij. Za kupce se ti standardi manj nanašajo na papirologijo in bolj na eno stvar: ali bo popravljena ali ojačana nit preživela tresljaje, ponavljajoče se sestavljanje in nihanje navora brez umika ali vlečenja osnovnega materiala.
V praksi je večina industrijskih ključev-zaklepnih vložkov (pogosto oblikovanih v slogu Keensert-) zasnovana na podlagi specifikacij NASM za vesoljsko industrijo in konvencij o dimenzijah IFI. Če ta dva nista usklajena, postane zamenljivost nezanesljiva v resničnih proizvodnih okoljih.
Hitra referenca: kaj standardi dejansko nadzorujejo
|
Standardno |
Področje uporabe |
Kaj nadzoruje |
Zakaj je pomembno |
|---|---|---|---|
| NASM 8846/8847 | Vložki za-zaklepanje (tanki/težki) | Geometrija, zasnova ključa, obnašanje pri namestitvi | Zagotavlja delovanje proti-rotaciji pod tresljaji |
| IFI 524 (referenčna družina) | Merske norme vložka z palčnim navojem | Prileganje navoja, tolerance OD/ID | Zagotavlja medsebojno zamenljivost med dobavitelji |
Kateri standardi zajemajo ključavnice-zaklepanja?
Standardi-zaklepnih vložkov določajo predvsem tri stvari: geometrijo navoja, strukturo ključa za zaklepanje in namestitveni ovoj.
NASM 8846 (tanka stena) in NASM 8847 (težka) se pogosto uporabljata v letalski in vesoljski industriji. Ne definirajo samo "velikosti". Določajo, kako se ključi za zaklepanje obnašajo po namestitvi. V naši delavnici smo opazili, da so se vložki iz ne-združljivih serij med preskušanjem navora nekoliko zasukali-, kar običajno ni popolna okvara, vendar dovolj za premik prednapetosti za 8–12 %.
Po drugi strani pa so standardi IFI bolj dimenzionalni. Ohranjajo enak premer koraka, glavni premer in dolžino, tako da se ploščice različnih prodajalcev še vedno prilegajo isti navojni izvrtini STI.
Ključna točka, ki jo mnogi kupci spregledajo:standardi sami po sebi ne zagotavljajo trdnosti. Zagotavljajo združljivost in predvidljivo vedenje.
Ključne klavzule kupci dejansko občutijo v resničnih sklopih
Ko se inženirji pritožujejo zaradi okvare vložka, je to običajno povezano z nekaj standardnimi-parametri:
- Geometrija zaklepanja ključa: običajno tipke tipa T- ali V-
- Globina penetracije ključa: kontrolirano med namestitvijo, ne v neobdelanem delu
- Dolžina navoja: uravnava upor-izvleka v mehkih zlitinah, kot sta magnezij 6061 ali AZ91
- Razred tolerance OD proti STI: če neusklajenost preseže ~0,15 mm, navor pri vgradnji močno poskoči
Na proizvodnih linijah smo izmerili spremembo navora vgradnje, ki je skočila z 2,1 N·m na 3,4 N·m samo zaradi nekoliko prevelikega navojnega svedra STI. Noben premaz tega ne popravi. Niti blizu.
Kako preveriti skladnost v proizvodnji
Standardi so uporabni le, če jih lahko preverite brez ugibanja.
Tipičen potek preverjanja:
- Go/ne{0}}merilnik za navojno luknjo STI(pred-vstavi ček)
- Merilo čepa za razred notranjega navoja
- Vizualni pregled deformacije ključa po namestitvi
- Merjenje izpiranja (0,25–0,76 mm pod površino je tipično v praksi NASM)
V vesoljskih in orodnih napravah vidimo tudi testiranje navora-na ravni serije. Sprejemanje je pogosto definirano kot brez vrtenja pod določenim navorom, ne kot končna obremenitev pri okvari.
Pogost nesporazum: zamenljivost proti zmogljivosti
Ena ponavljajoča se težava: ob predpostavki, da so vsi »vložki v slogu Keensert-« enaki.
Niso.
Dva vložka imata lahko isto nazivno oznako M10×1,5, vendar se razlikujeta v:
- trdota ključa (vpliva na obnašanje pri vdelavi v aluminij)
- kot posnemanja OD (vpliva na stabilnost sedeža)
- razred materiala (ogljikovo jeklo proti nerjavečemu jeklu 304)
Pri popravilih na terenu smo opazili, da se neusklajeni vložki dobro držijo med sestavljanjem, nato pa se po 200–300 toplotnih ciklih zrahljajo. Tam so standardi najpomembnejši-preprečujejo napake pri tihem zanašanju.
Pogosti načini odpovedi, ki smo jih videli na parketu
- STI pipa prevelika za ~0,2 mm → vstavite vrtljaje med vstavljanjem ključev
- Tipke niso popolnoma pritisnjene → mikro-rotacija pod vibracijami
- Mešanje nerjavnega vložka z mehkim aluminijem brez nadzora mazanja → luščenje med vgradnjo
- Uporaba tanko{0}}stenskih vstavkov v spojih z visokim navorom → prezgodnja deformacija navojev
- Večina teh ni "napake pri oblikovanju". To so težave z odmikom skladnosti.
pogosta vprašanja
V1: Ali so vstavki NASM zamenljivi z ekvivalenti ISO?
Ne vedno. Geometrija se lahko ujema, vendar se obnašanje ključa za zaklepanje pogosto razlikuje.
V2: Ali ključ-zaklepni vstavki povečajo trdnost navoja?
Da, v mehkih zlitinah lahko povečajo uporabno kapaciteto navora za 2–4×.
V3: Ali jih je mogoče ponovno uporabiti?
Ne. Ko so ključi deformirani, odstranitev uniči celovitost zaklepanja.
V4: Kateri osnovni materiali so najprimernejši?
Najpogostejša sta aluminij 6061/7075 in magnezij AZ91.
