Artikel izdelka |
Podrobnosti izdelka |
|
Material |
Ogljikovo jeklo C1215 |
|
Končaj |
Cinkanje, črni oksidni premaz, fosfatni premaz, olje za preprečevanje rje itd. |
|
Testna oprema |
CMM, optični projektor, tester vlečenja, samodejni optični inšpektor, test s solnim razpršilom, durometer, analizator prevlek, natezni stroj |
|
Sistem upravljanja |
ISO 9001:2015 |
|
Certificiranje |
SGS, RoHS, certificiranje materiala, REACH |
|
Proizvodna zmogljivost |
Avto-struženje na stružnici: ODφ0,5-20 mm, Tol. +0.01 mm |
|
Struženje CNC stružnice: ODφ0,5-250 mm, Tol. +0.005 mm |
|
|
CNC rezkanje: 800x600 mm (DxŠ), Tol. +0.05 mm |
|
|
Brušenje: Tol. +0.002 mm |
|
|
Glava in navijanje vijaka: metrika 0,8-M6, poenoteni imperialni #0-1/4" |
|
|
Žigosanje: 200T max |
|
|
Čas izvedbe |
6-15 delovnih dni |
|
Vzorci |
Na voljo do 5 vzorcev; stranka krije pošiljanje |
|
Dostava |
Prek DHL, UPS, TNT, FedEx, EMS, trgovinski izraz: FOB/CIF/EXW/DAP |
|
Garancija |
Zamenjava zavrnjenih izdelkov na naše stroške |
Primerjava učinkovitosti površinske obdelave

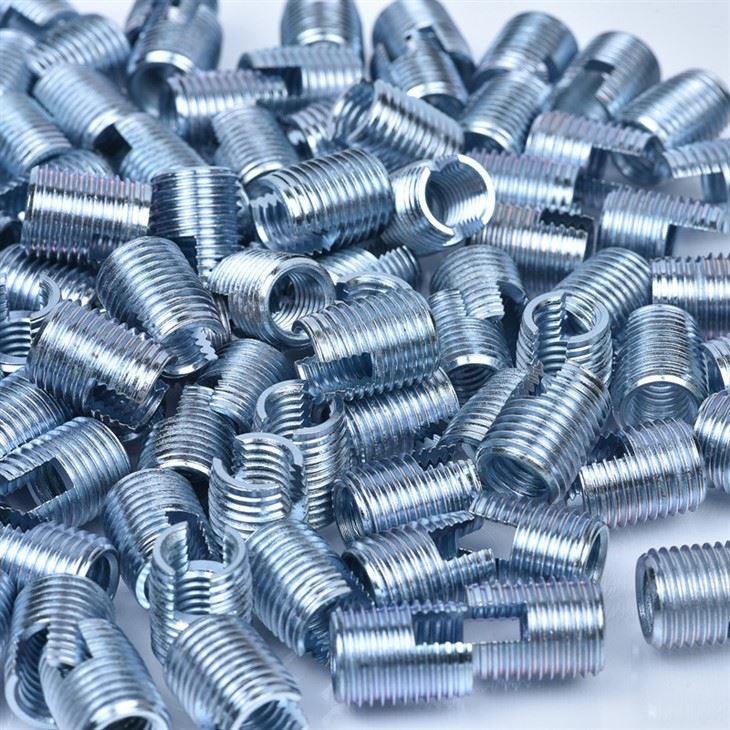

Samorezni vložki iz ogljikovega jekla tipa 307
Površina prevlečena z barvitim cinkom

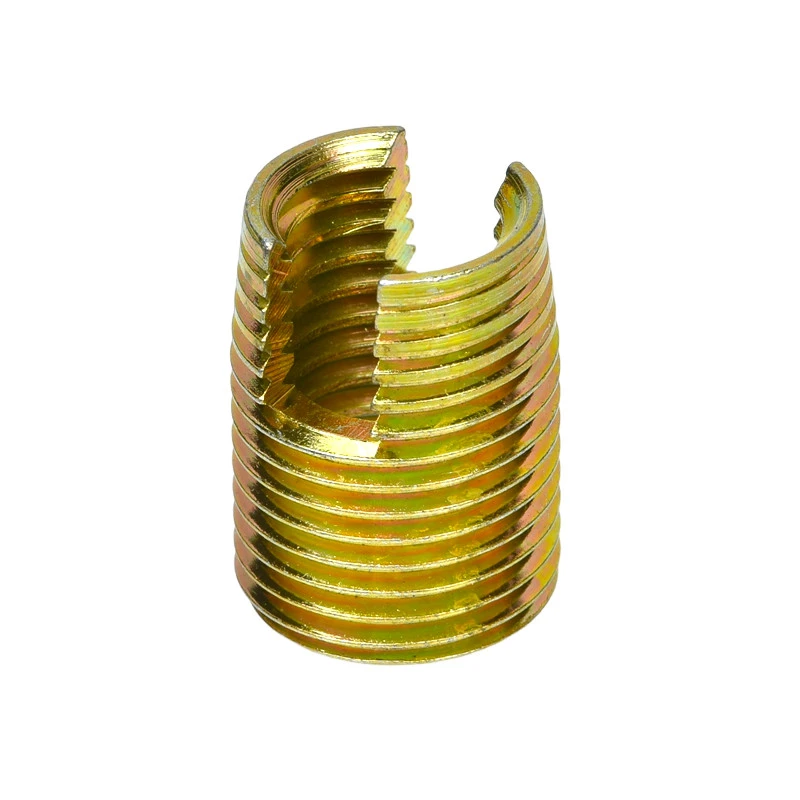

Samorezni vložki iz ogljikovega jekla tipa 302
Površinsko prevlečeno z rumenim cinkom
Samorezni vložki iz ogljikovega jekla tipa 302
Površina prevlečena z modrim cinkom
|
Površinska obdelava |
Vrsta / značilnost |
Odpornost proti koroziji |
Namestitev / mazanje |
Tipične aplikacije / okolje |
Opombe |
|
Pocinkanje (prozorno/barvno) |
Skupna galvanizirana plast |
Srednje |
Standardno |
Notranji, suhi pogoji; stroškovno{0}}občutljive aplikacije |
Debelina 5–25 µm; osnovna zaščita; omejena odpornost na slano prho |
|
Črni oksid |
Kemični pretvorbeni premaz |
Nizka–srednja |
Zmanjšuje trenje |
Lahka zaščita pred korozijo in estetske zahteve |
Predvsem za zmanjšanje trenja; manjše preprečevanje rje |
|
Ponikljanje |
Debela, trda plast niklja |
visoko |
Dobro |
Okolja z zmerno korozijo |
Trpežnejši od cinka; večja trdota |
|
Zn–Ni zlitina |
Plast zlitine cinka in niklja |
Srednje–visoko |
Dobro |
Avtomobilska ali zahtevna korozijska okolja |
Alloy izboljša delovanje solnega razpršila |
|
Premaz suhega maziva |
PTFE ali trdno mazivo |
Spremenljivka (odvisno od osnove) |
Odlično |
Visoka-temperatura ali ponavljajoče se sestavljanje |
Zmanjšuje trenje, preprečuje trganje niti, odporen na vročino |
|
Golo/oljno-gašeno |
Brez premaza, toplotno-obdelan ali oljni film |
Zelo nizko |
Odvisno od oljnega filma |
Suhe, notranje komponente |
Najnižji stroški; minimalna zaščita pred korozijo |
Imperial Self{0}}Tapping Vstavite tabelo velikosti
Vrsta 302
|
Notranja nit |
Zunanji navoj |
Dolžina B |
Priporočen navojni sveder T |
Najmanjša globina luknje L |
||
|
Plastika |
Aluminij |
Železno jeklo |
||||
|
4-40 |
M5-0.5 |
6 |
4.5-4.6 |
4.6-4.7 |
4.7-4.8 |
8 |
|
6-32 |
M6-0.75 |
8 |
5.3-5.4 |
5.4-5.5 |
5.5-5.6 |
10 |
|
8-32 |
M6.5-0.75 |
8 |
5.8-5.9 |
6.0-6.1 |
6.1-6.2 |
10 |
|
10-24 |
M8-1 |
10 |
7.1-7.2 |
7.3-7.5 |
7.5-7.6 |
13 |
|
1/4-20 |
M10-1.5 |
14 |
8.9-9.1 |
9.1-9.3 |
9.3-9.4 |
17 |
|
5/16-18 |
M12-1.5 |
15 |
10.6-10.8 |
11-11.2 |
11.2-11.4 |
18 |
|
3/8-16 |
M14-1.5 |
18 |
12.6-12.8 |
13.0-13.3 |
13.3-13.4 |
22 |
|
7/16-14 |
M16-1.5 |
22 |
14.6-14.8 |
15.0-15.3 |
15.3-15.4 |
26 |
|
1/2-13 |
M18-1.5 |
22 |
16.6-16.8 |
17.0-17.3 |
17.3-17.5 |
28 |
|
5/8-11 |
M20-1.5 |
22 |
18.6-18.8 |
19.0-19.3 |
19.3-19.5 |
27 |
Vrsta 307
|
Notranja nit |
Zunanji navoj |
Dolžina |
Priporočen navojni sveder T |
Najmanjša globina luknje L |
|
|
Aluminij |
Železno jeklo |
||||
|
4-40 |
M5-0.6 |
4 |
4.6-4.7 |
4.7-4.8 |
6 |
|
6-32 |
M6-0.8 |
5 |
5.5-5.6 |
5.6-5.7 |
7 |
|
8-32 |
M6.5-0.8 |
6 |
6.0-6.1 |
6.1-6.2 |
8 |
|
10-24 |
M8-1 |
7 |
7.4-7.6 |
7.6-7.7 |
9 |
|
1/4-20 |
M10-1.25 |
8 |
9.3-9.5 |
9.5-9.6 |
10 |
|
5/16-18 |
M12-1.5 |
9 |
11.1-11.3 |
11.3-11.5 |
11 |
|
3/8-16 |
M14-1.5 |
10 |
13.1-13.3 |
13.4-15.4 |
13 |
|
7/16-14 |
M16-1.75 |
12 |
15.0-15.2 |
15.2-15.4 |
15 |
|
1/2-13 |
M18-2 |
14 |
17.0-17.2 |
17.2-17.4 |
17 |
|
5/8-11 |
M20-2 |
14 |
19.0-19.2 |
19.2-19.4 |
17 |
Vrsta 308
|
Notranja nit |
Zunanji navoj |
Dolžina |
Priporočen navojni sveder T |
Najmanjša globina luknje L |
|
|
Aluminij |
Železno jeklo |
||||
|
4-40 |
M5-0.6 |
5 |
4.6-4.7 |
4.7-4.8 |
8 |
|
6-32 |
M6-0.8 |
6 |
5.5-5.6 |
5.6-5.7 |
10 |
|
8-32 |
M6.5-0.8 |
8 |
6.0-6.1 |
6.1-6.2 |
10 |
|
10-24 |
M8-1 |
10 |
7.4-7.6 |
7.6-7.7 |
13 |
|
1/4-20 |
M10-1.25 |
12 |
9.3-9.5 |
9.5-9.6 |
15 |
|
5/16-18 |
M12-1.5 |
14 |
11.1-11.3 |
11.3-11.5 |
17 |
|
3/8-16 |
M14-1.5 |
18 |
13.1-13.3 |
13.4-15.4 |
22 |
|
7/16-14 |
M16-1.75 |
22 |
15.0-15.2 |
15.2-15.4 |
26 |
|
1/2-13 |
M18-2 |
24 |
17.0-17.2 |
17.2-17.4 |
28 |
|
5/8-11 |
M20-2 |
24 |
19.0-19.0 |
19.2-19.4 |
28 |
Kako namestiti samorezne vložke?
Postopek namestitve
● Izvrtajte luknjo do predpisanega premera in po potrebi ugrezite.
● Namestite samorezne vložke na orodje za namestitev tako, da so rezalne reže ali rezalne luknje obrnjene navzdol.
● Prepričajte se, da pogonski čep ne zaskoči več kot polovico višine rezalne reže ali luknje.
● Orodje za namestitev in vstavite naj bo ves čas vstavljanja poravnano pravokotno na luknjo.
● Pri uporabi proizvodnega gonilnika postavite vrtljivo pušo proti izpostavljenim omejevalnim zatičem, tako da se poganja v smeri urinega kazalca.
● Nastavite globinsko omejilo, kjer je to primerno, da se vložek namesti 0,1–0,2 mm pod površino osnovnega materiala.
● Izvajajte dosleden pritisk navzdol, medtem ko zabijate samorezne vložke na zahtevano globino.
● Orodje obrnite, da ga ločite od vložka; proizvodni gonilniki se sprostijo samodejno, medtem ko ročna orodja zahtevajo držanje šestrobe matice med obračanjem.
● Izogibajte se dno vložka ali uporabi pretiranega navora, saj lahko to poškoduje navoje ali zmanjša-zmogljivost izvleka.
Opombe
● Večina težav z vstavljanjem je posledica nepravilne velikosti luknje, slabega stanja orodja ali nepravilne tehnike namestitve.
● Močno priporočamo poskusne namestitve pred začetkom proizvodnje.
Zaupanja vredna partnerstva s strankami, ki skupaj gradijo uspeh
pogosta vprašanja
V1: Katere so glavne prednosti samoreznih-vložkov?
O: Ustvarjajo močne,-odporne na obrabo in-na vibracije v materialih z nizko strižno trdnostjo, kot so aluminij, plastika in les. Pred-narezovanje ni potrebno, kar prihrani čas pri montaži. Idealno za popravilo obrabljenih ali poškodovanih navojev.
V2: Kako izbrati med vložki z režo in tremi-luknjami?
O: Vložki z režami so vsestranski in primerni za večino materialov. Rezalni vložki s tremi-luknjami so idealni za aluminij in trše materiale, saj zmanjšujejo deformacije in podaljšujejo življenjsko dobo orodja.
V3: Kako naj se pripravim na namestitev?
A: Izvrtajte luknjo nekoliko manjšo od premera vložka. Očistite ostanke iz luknje. Uporabite pravilno orodje za namestitev. Za kovino, M10 in večje, bo morda potrebno delno pred-rezovanje (približno eno-tretjino globine) za izboljšanje namestitve.
V4: Kako pravilno namestiti vložek?
O: Zagotovite, da je vložek pravokoten na površino materiala. Izogibajte se pre-zategovanju ali premaj-zategovanju. Kontrolirajte navor, tako da je vložek varen, ne da bi poškodovali osnovni material.
V5: Kako izbrati pravilno dolžino vložka?
O: Izberite dolžino glede na debelino materiala. Prekratek morda ne bo pravilno pritrjen, predolg pa lahko poškoduje luknjo.
